CIP Reinigung in industriellen Anlagen: Anforderungen, Funktionsweise und Validierung

Produktionsleiter und Qualitätsmanager stehen vor der Herausforderung, Anlagen gründlich zu reinigen, ohne lange Stillstandszeiten in Kauf zu nehmen. CIP Reinigung (Cleaning in Place) ermöglicht eine reproduzierbare, automatisierte Innenreinigung geschlossener Systeme ohne Demontage. Dieser Artikel erläutert, wann CIP sinnvoll ist, welche technischen Anforderungen bestehen und wie ein vollständiger CIP-Prozess validiert wird.

Kerngedanke: CIP minimiert Stillstand, ermöglicht standardisierte Sauberkeit und gewährleistet prozesssichere Hygieneleistungen in Tanks, Rohrleitungen und Prozessbehältern.

---

Wann ist CIP Reinigung sinnvoll und welche technischen Anforderungen entstehen?

CIP ist überall dort geeignet, wo Innenflächen von Edelstahlbehältern, Rührwerksbehältern, Rohrleitungen oder Wärmetauschern regelmäßig gereinigt werden müssen und die manuelle Demontage unwirtschaftlich wäre.

Welche industriellen Anwendungen profitieren besonders von CIP?

Typische Einsatzbereiche:

• Prozess- und Lagertanks (z. B. 1.4301, 1.4404, 1.4571) – Reinigung ohne Ausbau des Rührwerks.
• IBC-Container – reproduzierbare Innenreinigung in Kreislaufsystemen.
• Rohrleitungen, Ventilknoten und Wärmetauscher – Entfernung von Belägen in schwer zugänglichen Bereichen.

Die Entscheidung für CIP hängt von Produktviskosität, Hygieneanforderungen, Produktionsvolumen und verfügbaren Stillstandszeiten ab.

---

Wie müssen Tanks und Prozessanlagen konstruiert sein, um vollständig CIP-fähig zu sein?

Welche Materialien, Oberflächen und Dichtungen erfüllen die Hygienic-Design-Anforderungen?

CIP-fähige Anlagen bestehen aus korrosionsbeständigen Edelstählen mit glatten Oberflächen und hoher chemischer Resistenz. Industriestandard:

• Edelstahl 1.4301 (V2A) und 1.4404 / 1.4571 (V4A) für hohe Medien- und Chemikalienbeständigkeit.
• Innenrauhigkeit ≤ 0,8 µm, verschliffene und polierte Schweißnähte.
• Dichtungen aus EPDM, FKM oder PTFE: beständig gegen Laugen, Säuren und Temperaturen bis ~120 °C.
• Totraumfreie Konstruktion: keine Sackgassen, bündige Sensorik, Leitungsgefälle, kurze Stichleitungen.

Eine Anlage ist nur dann CIP-fähig, wenn alle produktberührten Bereiche vollständig benetzbar sind und keine Rückstände haften bleiben können.

Welche Rolle spielen Sprühtechnik, Strömung und Temperaturführung?

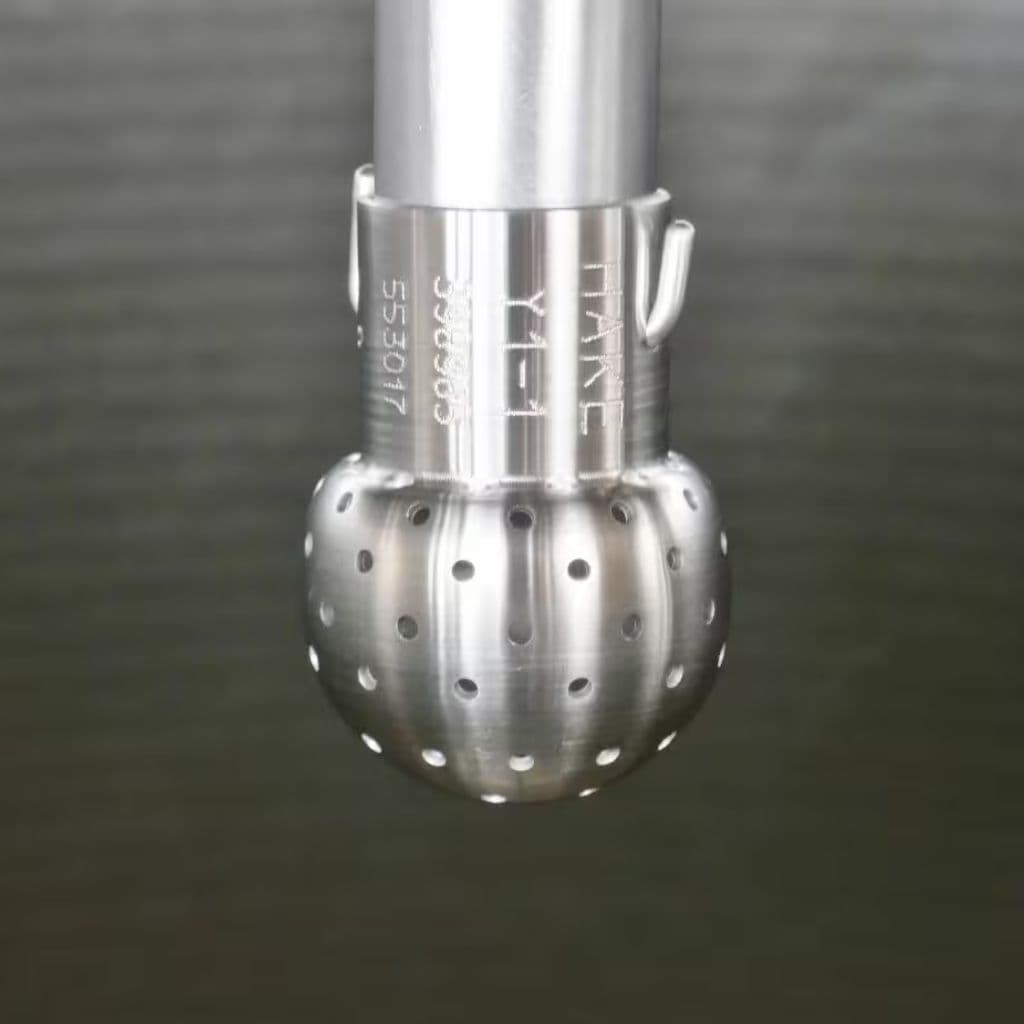

• Behälter werden mit Sprühkugeln oder Rotationssprühköpfen gereinigt.
• Rohrleitungen erfordern turbulente Strömung > 1,5 m/s zur Ablösung von Belägen.
• Alkalische Medien arbeiten optimal bei 60–80 °C; zu heißes Vorspülen wird vermieden, um Proteinvernetzungen zu verhindern.

---

Wie läuft ein vollständiger CIP-Prozess technisch ab?

Der CIP-Zyklus besteht aus definierten, reproduzierbaren Stufen. Jede Phase erfüllt eine spezifische Reinigungsaufgabe.

Vorreinigung (Pre-Rinse)

Entfernung grober Produktreste mit Wasser (~40 °C). Ziel: Beseitigung loser Beläge ohne thermische Fixierung.

Laugenreinigung (Hauptreinigung)

• 1–2% NaOH bei 60–80 °C für 10–20 Minuten
• Hohe Strömungsgeschwindigkeit und ggf. langsamer Rührwerkslauf

Zwischenspülung

Spülen bis zur neutralen Leitfähigkeit; Sensorik steuert den Übergang zur nächsten Stufe.

Saure Reinigung (bei mineralischen Rückständen)

• 0,5–1% Salpetersäure bei 50–60 °C
• Entfernung von Kalk, Milchstein oder anorganischen Belägen

Desinfektion / Final Rinse

Thermisch (>80 °C) oder chemisch (z. B. Peressigsäure). Ziel: mikrobiologisch sichere Anlagenoberflächen.

Trocknung / Abtropfphase

Schwerkraftentwässerung oder Sterilluft; wichtig für Pulver- und Allergenprozesse.

---

Wie wird die Effektivität eines CIP-Systems überprüft und validiert?

Welche Sensoren steuern und überwachen die Reinigung?

• Leitfähigkeit für Laugen-/Säureerkennung
• pH-Sensoren zur Chemieüberwachung
• Temperatursensoren für Prozesssicherheit

Wie funktioniert Validierung und Verifizierung in der Praxis?

Die Validierung erfolgt durch Probennahmen, Abstriche, ATP-Tests und mikrobiologische Analysen während Testreinigungen. Werden alle Grenzwerte über mehrere Durchgänge eingehalten, gilt der Prozess als validiert. Die anschließende Verifizierung prüft die kontinuierliche Funktionsfähigkeit.

---

Welche wirtschaftlichen Vorteile bietet ein optimiertes CIP-System?

Wie spart CIP Zeit, Wasser, Chemie und Energie?

• Mehrfachnutzung von Lauge und Spülwasser
• Wärmerückgewinnung über Wärmetauscher
• Reduzierte Anlagenstillstandszeiten

Optimierte CIP-Prozesse amortisieren sich durch höhere Anlagenverfügbarkeit und geringere Betriebskosten oft in kurzer Zeit.

---

Praxisbeispiel: CIP-Optimierung in einem 2.000-Liter-Rührwerksbehälter

In einer Molkerei führte der Wechsel auf Rotationssprühköpfe, höhere Reinigungstemperaturen und einen zusätzlichen Säureschritt zu messbaren Verbesserungen:

• Reinigungszeit –20 %
• Chemikalienverbrauch –15 %
• Wasserverbrauch –10 %
• Keine detektierbaren Allergen- oder Keimrückstände

---

Checkliste: Ist Ihre Anlage CIP-ready?

• Benetzungsbild der Sprühköpfe getestet (z. B. Riboflavin-Test)?
• Rauheit produktberührter Flächen ≤0,8 µm?
• Dichtungen intakt und chemikalienbeständig?
• Definierte CIP-Parameter (Temperatur, Zeit, Chemiekonzentration)?
• Sensorkalibrierung dokumentiert?
• Rührwerksreinigung integriert?
• Vollständige CIP-Protokollierung vorhanden?

---
