Rührwerk-Finder – Erste Orientierung in 30 Sekunden
Mit dem Rührwerk-Finder erhalten Sie eine erste Einschätzung, welcher Rührertyp für Ihre Anwendung typischerweise in Frage kommt. Die Empfehlung basiert auf allgemeinen Erfahrungswerten aus der industriellen Praxis.
Rührwerk-Finder
So wählen Sie das richtige Rührorgan – die wichtigsten Auswahlkriterien
Die Wahl des richtigen Rührwerks hängt von drei zentralen Faktoren ab: der Viskosität des Mediums, dem Prozessziel und den baulichen Anforderungen des Behälters.
Bevor Sie sich für einen Rührertyp entscheiden, lohnt es sich, die folgenden Kriterien systematisch durchzugehen. Jedes davon beeinflusst, welche Rührorgane in Frage kommen – und welche von vornherein ausscheiden.
- Viskosität des Mediums: Niedrigviskose Medien wie Wasser oder Lösungen werden mit schnelllaufenden Rührern (z. B. Propeller) effizient umgewälzt. Hochviskose Substanzen wie Honig, Pasten oder Leim erfordern dagegen langsamlaufende, wandnahe Rührorgane wie den Ankerrührer. Wichtig: Viele Prozessmedien verhalten sich nicht-newtonsch – ihre Viskosität ändert sich unter Scherung. Ein einzelner Viskositätswert reicht für die Auslegung häufig nicht aus.
- Prozessziel: Homogenisieren, Dispergieren, Suspendieren, Emulgieren oder Entgasen – jedes Ziel stellt andere Anforderungen an Strömungscharakteristik und Scherrate.
- Strömungsrichtung: Axiale Rührer erzeugen eine vertikale Umwälzung (gut für Homogenisierung). Radiale Rührer erzeugen Scherströmung (gut für Dispergierung). Tangentiale Rührer arbeiten wandnah (gut für Wärmeaustausch).
- Behältergeometrie: Einbauposition (Oberboden, Unterboden, seitlich), Behältergröße, Höhe-Durchmesser-Verhältnis und Öffnungsdurchmesser bestimmen die Auswahl. Ein Rührorgan, das für ein 1:1-Verhältnis (H/D) ausgelegt ist, arbeitet in einem schlanken, hohen Behälter deutlich weniger effizient.
- Hygiene- und Sicherheitsanforderungen: Für sterile Prozesse kommen wellendurchführungsfreie Magnetrührwerke in Betracht. Für den Einsatz in explosionsgefährdeten Bereichen gelten zusätzliche Auflagen.
Die hier dargestellten Auswahlkriterien stellen eine allgemeine Orientierungshilfe dar. Die endgültige Auswahl sollte immer auf Basis einer projektspezifischen verfahrenstechnischen Betrachtung erfolgen.
In den folgenden Abschnitten stellen wir jeden Rührertyp mit seinen spezifischen Eigenschaften vor.
Rührertypen im industriellen Einsatz – eine Übersicht
Propellerrührer – für wässrige, niedrigviskose Medien
Der Propellerrührer (auch Mischpropeller) gehört zu den am häufigsten eingesetzten Rührorganen in der industriellen Mischtechnik. Sein Funktionsprinzip basiert auf einem starken axialen Freistrahl, der das Medium effizient von oben nach unten umwälzt.
Die Einsatzgebiete umfassen das Homogenisieren, Dispergieren und Suspendieren von flüssigen Medien im niedrigviskosen Bereich. Durch die große Reichweite des Freistrahls eignet sich der Propellerrührer auch für die Umwälzung großer Volumina in Lagertanks.
Der Einbau erfolgt meist exzentrisch im Oberboden. In großen Lagertanks wird der Propeller alternativ seitlich im Behälterzylinder montiert. Die Drehzahl hängt von der Bauform ab: Ein direkt angetriebener Schnellmischer erreicht bis zu 1500 UpM, während Ausführungen mit Getriebemotor für schonendere Anwendungen deutlich reduzierte Drehzahlen bieten.
Hinweis: Bei zentrischem Einbau in niedrigviskosen Medien sind Strömungsbrecher in der Regel erforderlich, um eine Trombenbildung zu vermeiden. Bei exzentrischem Einbau kann auf Strömungsbrecher verzichtet werden.
Vorteile:
- Hohe Umwälzleistung bei niedrigem Energieeintrag
- Wartungsarm und für Dauerbetrieb geeignet
- Einfache Reinigung
- Kurze Lieferzeiten
Balkenrührwerk – vielseitig einsetzbar bis mittlere Viskosität
Das Balkenrührwerk (auch Kreuzbalken- oder Paddelrührwerk) ist ein mehrstufiges Rührsystem: Auf der Rührwelle sind mindestens zwei Balkenrührorgane angebracht, die durch ihren großen Durchmesser eine hohe Umfangsgeschwindigkeit erzeugen.
Ein Balkenrührwerk wird daher immer mit einem Getriebemotor betrieben, der die Drehzahl auf einen zweistelligen oder niedrigen dreistelligen Wert herabregelt. Der exzentrische Einbau auf dem Behälteroberboden macht zusätzliche Strömungsbrecher überflüssig.
Die besondere Stärke des Balkenrührers liegt in seinem breiten Anwendungsspektrum: Er mischt sowohl wässrige Medien als auch deutlich viskosere Substanzen wie Motoröl, Sirup oder dünnflüssige Farben zuverlässig durch. Auch für die schonende Umwälzung großer Füllmengen ist der Balkenrührer gut geeignet.
Vorteile:
- Mehrstufiges Rührsystem mit gleichmäßigem Energieeintrag
- Bewältigt wässrige bis mittelviskose Medien
- Umwälzung auch großer Behältervolumina
- Balken auf der Welle flexibel verschiebbar
Ankerrührwerk – für hochviskose Medien und Wärmeaustausch
Wenn zähflüssige Medien wie Honig, Leim oder dickflüssige Pasten gemischt werden müssen, ist der Ankerrührer das Rührorgan der Wahl. Seine ankerförmige Geometrie arbeitet dicht an der Behälterwand und sorgt dadurch für eine intensive Erneuerung der Wandgrenzschicht.
Das hat einen entscheidenden Vorteil: Der Wärmeübergang zwischen Medium und beheizter oder gekühlter Behälterwandung ist bei Ankerrührwerken besonders gut. Die Hauptströmungsrichtung ist tangential, mit Wirbelgebieten an den Ankerstegen.
Zwischen den Stegen bilden sich Zonen mit geringerer Strömungsgeschwindigkeit. Um diesen Effekt zu minimieren, werden Ankerrührer in der Praxis häufig mit zusätzlichen Einbauteilen versehen, die eine gleichmäßigere Durchmischung über das gesamte Behältervolumen gewährleisten.
Der Einbau erfolgt zentrisch, ohne Strömungsbrecher – das hochviskose Medium wirkt selbst als Strömungsbremse. Optional stehen Teflonabstreifer für eine noch gründlichere Wandbenetzung zur Verfügung.
Vorteile:
- Optimiert für hochviskose Medien
- Exzellenter Wärmeaustausch dank wandnaher Durchmischung
- Keine Stromstörer notwendig (zentrischer Einbau)
- Optional mit Teflonabstreifern
Becherrührer (Konusmischer) – schonendes Rühren bei niedriger Drehzahl
Der Becherrührer (auch Konusmischer, Konusrührer oder Visco-Rührer) zählt zu den vielseitigsten Rührorganen. Sein konusförmiges Design erzeugt bereits bei niedrigen Drehzahlen eine ausreichende Strömung für eine schonende und gleichmäßige Durchmischung.
Typische Einsatzgebiete sind das Homogenisieren, Einmischen von Additiven und Entgasen. Im Vergleich zu vielen anderen Rührertypen besticht der Becherrührer durch einen kürzeren Rührvorgang bei deutlich geringerem Energieverbrauch.
Ein weiterer Vorteil: Die prozesstechnischen Nebeneffekte sind minimal. Es entstehen kaum Thrombenbildung, Lufteintrag oder Schaumbildung. Die auf das Medium übertragene Scherung bleibt gering – ideal für scherempfindliche Produkte.
Für Behälter mit kleiner Bedienöffnung (z. B. IBC-Container) gibt es Klappbecher-Ausführungen. Diese klappen durch Fliehkraft während des Betriebs selbstständig auf und lassen sich für den Ein- und Ausbau platzsparend zusammenfalten.
Vorteile:
- Schonend bei niedriger Drehzahl – geeignet für wässrige bis hochviskose Medien
- Kürzerer Rührvorgang, geringerer Energiebedarf
- Kaum Lufteinzug oder Schaumbildung
- Keine Stromstörer notwendig
- Optional als Klappbecher für enge Öffnungen
Schrägblattrührer – hoher Leistungseintrag und Scherkraft
Der Schrägblattrührer (auch Kreuzblattrührer) besteht aus 4 bis 8 Rührblättern, die in der Regel im 45°-Winkel auf der Welle angeordnet sind. Durch diese Anstellung erzeugt das Rührorgan eine kombinierte axiale und radiale Strömung.
Im Vergleich zum Propellerrührer liefert der Schrägblattrührer einen höheren Energieeintrag und mehr Scherkraft. Das Ergebnis ist eine turbulentere Durchmischung mit höherer Förderleistung – geeignet für Anwendungen, bei denen eine intensivere mechanische Beanspruchung des Mediums erwünscht ist.
Vorteile:
- Hoher Leistungseintrag und Scherkraft
- Kombinierte axial-radiale Strömung
- Mehrstufig anwendbar
- Einfache Reinigung
Dissolver (Zahnscheibenrührer) – Dispergieren und Emulgieren
Der Dissolver (auch Zahnscheibenrührer oder Scheibenrührer) ist das Standardrührorgan für Aufgaben, bei denen hohe Scherkräfte gefragt sind. Die mit Zähnen besetzte Rührscheibe rotiert bei hoher Drehzahl und zerteilt dabei feinste Partikel oder bricht Emulsionen auf.
Haupteinsatzgebiete sind das Dispergieren, Emulgieren, Zerkleinern von Feststoffen und Nassmahlen – insbesondere in der Farben- und Lackindustrie. Der hohe Energieeintrag wird durch die spezielle Formgebung der Dissolverscheibe erreicht.
Eine wichtige Einschränkung: Die Förderleistung des Dissolvers ist vergleichsweise gering. Für komplexere Mischaufgaben wird er daher häufig mit einem zweiten Rührorgan kombiniert – beispielsweise mit einem Anker- oder Becherrührwerk, das gleichzeitig den gesamten Behälterinhalt umwälzt.
Vorteile:
- Höchste Scherkräfte aller gängigen Rührorgane
- Motorleistung bis 55 kW möglich
- Als Schnellmischer ohne Getriebe kostengünstig verfügbar

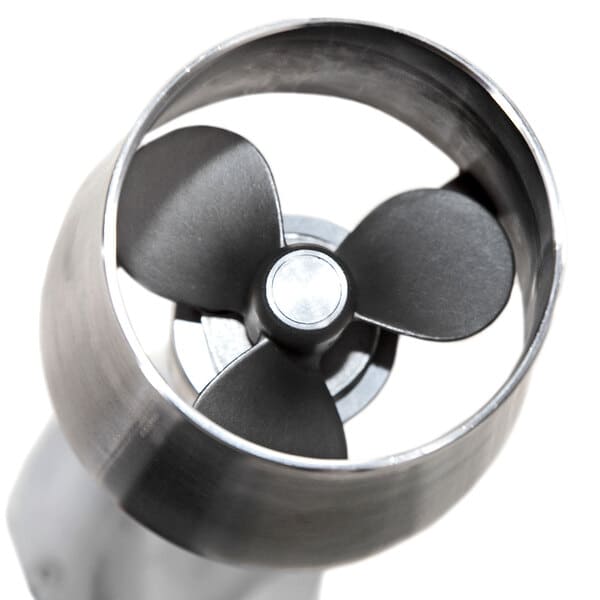

Leitstrahlmischer – luftfreies Mischen per Rotor-Stator
Der Leitstrahlmischer basiert auf der Rotor-Stator-Technologie und erzeugt einen starken, gerichteten axialen Strahl. Dieser durchmischt den gesamten Behälterinhalt schnell und – entscheidend – vollständig luftfrei.
Zwei Probleme, die bei anderen Rührertypen auftreten können, entfallen hier konstruktionsbedingt: Es bildet sich keine Thromba (Wirbeltrichter), und Sedimentation wird zuverlässig verhindert. Der Einbau ist sowohl zentrisch im Oberboden als auch seitlich im Behälterzylinder möglich.
Vorteile:
- Kein Lufteintrag – ideal für luftempfindliche Medien
- Keine Sedimentation
- Verkürzte Rührdauer
Magnetrührwerk – für sterile und Reinraum-Anwendungen
Bei sterilen und hygienischen Prozessen – insbesondere im pharmazeutischen Bereich – stellt die Wellendurchführung in den Behälter ein kritisches Kontaminationsrisiko dar. Das Magnetrührwerk löst dieses Problem: Die Drehmomentübertragung erfolgt kontaktlos durch ein magnetisches Feld, sodass keine Wellendurchführung nötig ist.
Der Magnetrührer wird im Unterboden des Behälters installiert. Dadurch ist eine Durchmischung auch bei geringsten Füllmengen gewährleistet – ein Vorteil, den obenliegende Rührwerke konstruktionsbedingt nicht bieten können.
Magnetrührwerke eignen sich zudem hervorragend für den Einsatz in Vakuum- oder Druckbehältern und sind für explosionsgefährdete Bereiche (Ex-Zone) verfügbar.
Vorteile:
- Keine Wellendurchführung – maximale Hygiene
- Funktioniert auch bei geringsten Füllmengen
- Geeignet für Vakuum, Druck und Ex-Zone
- Platzsparende Konstruktion
Rührtechnik nach Anwendungsbereich – Schnellübersicht
Die folgende Tabelle fasst die wichtigsten Unterschiede zwischen den Rührertypen zusammen. Sie eignet sich zur schnellen Vorauswahl – die endgültige Auslegung sollte immer projektspezifisch erfolgen.
| Rührorgan | Viskosität | Strömung | Typische Anwendung |
|---|---|---|---|
| Propellerrührer | Niedrig (wässrig) | Axial | Homogenisieren, Suspendieren, Umwälzen in Lagertanks |
| Balkenrührwerk | Niedrig bis mittel | Axial/radial | Homogenisieren, Umwälzen großer Volumina |
| Ankerrührwerk | Hoch | Tangential | Wärmeaustausch, Homogenisieren zähflüssiger Medien |
| Becherrührer | Niedrig bis hoch | Axial | Homogenisieren, Entgasen, Einmischen von Additiven |
| Schrägblattrührer | Niedrig bis mittel | Axial/radial | Turbulentes Mischen, hohe Förderleistung |
| Dissolver | Niedrig bis mittel | Radial | Dispergieren, Emulgieren, Nassmahlen |
| Leitstrahlmischer | Niedrig bis mittel | Axial (gerichtet) | Luftfreies Mischen, Anti-Sedimentation |
| Magnetrührwerk | Niedrig | Radial | Sterile Prozesse, Pharmazie, Reinraum |
Die Tabelle zeigt häufig eingesetzte Zuordnungen. Je nach Prozessbedingungen kann eine abweichende Lösung erforderlich sein.
Ergänzend zu den Rührorganen selbst bieten wir auch Rührwerksflansche und Zubehör sowie Wendelrührer für spezielle Anwendungsfälle.
Kombination mehrerer Rührorgane bei komplexen Mischprozessen
Wenn ein einzelnes Rührorgan nicht alle Prozessanforderungen erfüllen kann, ist die Kombination mehrerer Rührwerke in einem Behälter oft die bessere Lösung als ein Kompromiss bei der Einzelauswahl.
Ein häufiges Beispiel aus der Praxis: Ein Dissolver liefert die nötigen Scherkräfte zum Dispergieren, hat aber eine begrenzte Förderleistung. In Kombination mit einem Ankerrührwerk oder Becherrührwerk wird der gesamte Behälterinhalt gleichmäßig umgewälzt, während die Dissolverscheibe lokal ihre Dispergierarbeit leistet.
Grundsätzlich gilt: Wenn das Prozessziel mit einem einzigen Parameter beschrieben werden kann (z. B. Mischzeit oder Suspendierleistung) und die Viskosität während des Prozesses stabil bleibt, reicht in der Regel ein Rührorgan aus. Sobald der Prozess gleichzeitig widersprüchliche Anforderungen stellt – etwa hohe lokale Scherkraft und gleichmäßige Volumenstrom-Umwälzung – führt kein Einzelrührer zu einem optimalen Ergebnis.
Solche Mehrfach-Rührsysteme werden individuell ausgelegt – von der Auswahl der Rührorgane über die Dimensionierung der Antriebe bis zur Einbauposition im Behälter. Wenn Sie unsicher sind, welche Kombination für Ihren Prozess sinnvoll ist, hilft eine technische Beratung bei der Auslegung.
Typische Fehler bei der Rührwerksauswahl
Die häufigsten Auslegungsfehler entstehen nicht bei der Wahl des Rührertyps, sondern bei der Definition der Eingangsparameter – insbesondere bei der Viskosität.
In der Praxis begegnen uns regelmäßig Fehleinschätzungen, die zu ineffizienten Rührprozessen, Überdimensionierung oder unnötig hohen Betriebskosten führen. Die folgenden Punkte fassen die häufigsten Fehler zusammen.
1. Viskosität falsch eingeschätzt
Die Viskosität ist der wichtigste Eingangsparameter für die Rührwerksauswahl – und der am häufigsten falsche. Viele Prozessmedien verhalten sich nicht-newtonsch: Ihre Viskosität ändert sich unter Scherung oder bei Temperaturwechsel. Ein einzelner Wert bei Raumtemperatur reicht für eine seriöse Auslegung nicht aus. Idealerweise werden Viskositätswerte bei verschiedenen Scherraten und Betriebstemperaturen ermittelt.
2. Behältergeometrie ignoriert
Tankdurchmesser, Füllstandshöhe, Bodenform und Stutzenposition beeinflussen das Strömungsprofil direkt. Ein Rührorgan, das für einen Behälter mit einem Höhe-Durchmesser-Verhältnis von 1:1 ausgelegt ist, arbeitet in einem schlanken, hohen Behälter deutlich weniger effizient – es entstehen Totzonen und Schichtungseffekte.
3. Motorleistung überdimensioniert
Ein häufiger Reflex: „Mehr Leistung kann nicht schaden." In der Praxis führt Überdimensionierung zu höheren Investitionskosten, erhöhter mechanischer Belastung von Welle und Lagern sowie stärkeren Anforderungen an die Behälterkonstruktion. Die Motorleistung sollte so ausgelegt werden, dass der Betriebspunkt bei etwa 85 % der Nennleistung liegt.
4. Strömungsbrecher vergessen – oder falsch eingesetzt
In niedrigviskosen Medien bei zentrischem Einbau sind Strömungsbrecher unverzichtbar: Ohne sie rotiert das Medium als starrer Körper mit dem Rührorgan – es findet keine echte Durchmischung statt. Der Leistungseintrag sinkt um bis zu 40 %. Umgekehrt sind Strömungsbrecher in hochviskosen Medien kontraproduktiv: Das zähe Medium bremst sich selbst, und zusätzliche Einbauten erzeugen nur Totzonen.
5. Reinigungsanforderungen nicht berücksichtigt
Ein Rührorgan mit Totraum-Geometrie, rauen Schweißnähten oder schwer zugänglichen Wellen-Rührorgan-Verbindungen lässt sich nicht zuverlässig CIP-reinigen. In der Lebensmittel-, Pharma- und Chemieindustrie kann das zur Nichteinhaltung von Hygienevorschriften führen. Die Reinigungsmethode (CIP, SIP, manuelle Zerlegung) sollte vor der Rührwerksauswahl feststehen.
6. Bestehende Auslegung ungeprüft übernommen
„Das haben wir immer so gemacht" ist eine häufige Begründung – aber keine Auslegung. Wenn sich das Medium, das Prozessziel oder das Behältervolumen geändert haben, muss die Rührwerksauswahl neu bewertet werden. Eine Kopie der alten Spezifikation spart kurzfristig Zeit, kann aber langfristig zu ineffizienten Prozessen führen.
Die dargestellten Empfehlungen stellen typische Erfahrungswerte dar und ersetzen keine verfahrenstechnische Auslegung. Bei Unsicherheit empfehlen wir eine individuelle Beratung.
